Zadání projektu
Interní vývojový projekt pro naši vlastní sim racing sestavu. Cílem bylo postavit vícekanálový zesilovač pro bass shakery — zařízení, které převádí zvukový signál ze simulátoru na vibrace přenášené přímo do konstrukce rigu. Běžně dostupná řešení buď nenabízela dostatek nezávislých kanálů, nebo počítala s umístěním mimo rám. Potřebovali jsme kompaktní jednotku s vlastním ovládáním každého kanálu, kterou půjde přišroubovat přímo na hliníkový profil sestavy.
Postup výroby
Prvním krokem byl výběr komponent — porovnali jsme dostupné zesilovačové moduly z hlediska výkonu, chlazení a rozměrů, a doplnili je o potenciometry, přepínače, konektory a napájecí část tak, aby celek fungoval jako jeden ucelený přístroj.
Podle skutečných rozměrů osazovaných desek jsme následně navrhli 3D model šasi. Vnitřní uspořádání vzniklo přímo kolem elektroniky: montážní sloupky pro každý modul, vedení kabeláže mezi kanály, výřezy pro konektory na zadní straně a rozmístění ovládacích prvků na čelním panelu. Boční stěna má integrovanou perforaci pro proudění vzduchu k chladičům modulů.
Postup prací:
- Návrh: vlastní 3D model šasi navržený kolem konkrétních rozměrů elektroniky, včetně montážních bodů pro uchycení na profil rigu
- Technologie: FDM 3D tisk, černý materiál s texturovaným povrchem

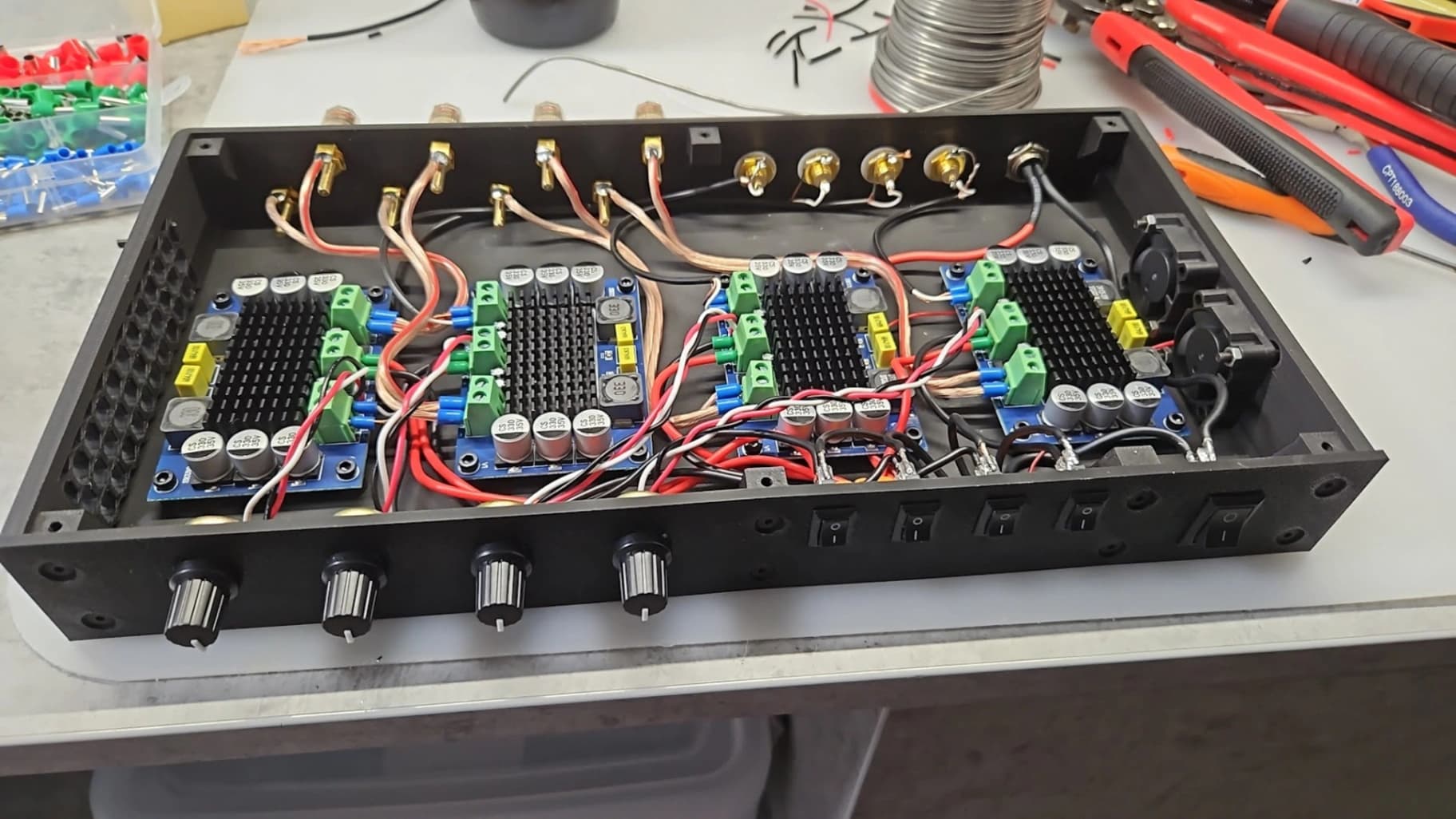

- Osazení: kompletní montáž a zapojení — zesilovačové moduly, napájení, potenciometry pro nastavení úrovně jednotlivých kanálů, přepínače a výstupní konektory
- Instalace: montáž jednotky na hliníkový profil sim rigu a zapojení do stávající sestavy
Součástí projektu byla i výroba dalších tištěných dílů pro sestavu — držáků a krytů ventilátorů pro simulaci proudění vzduchu.
